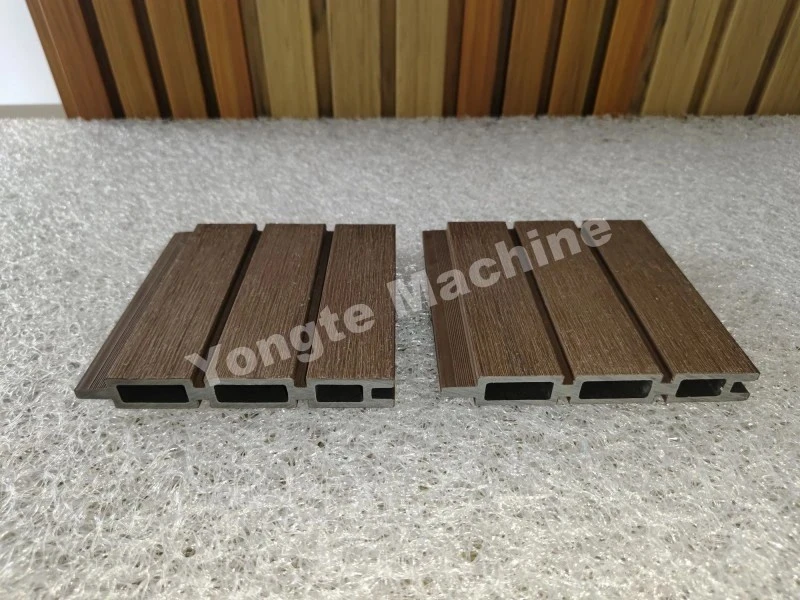

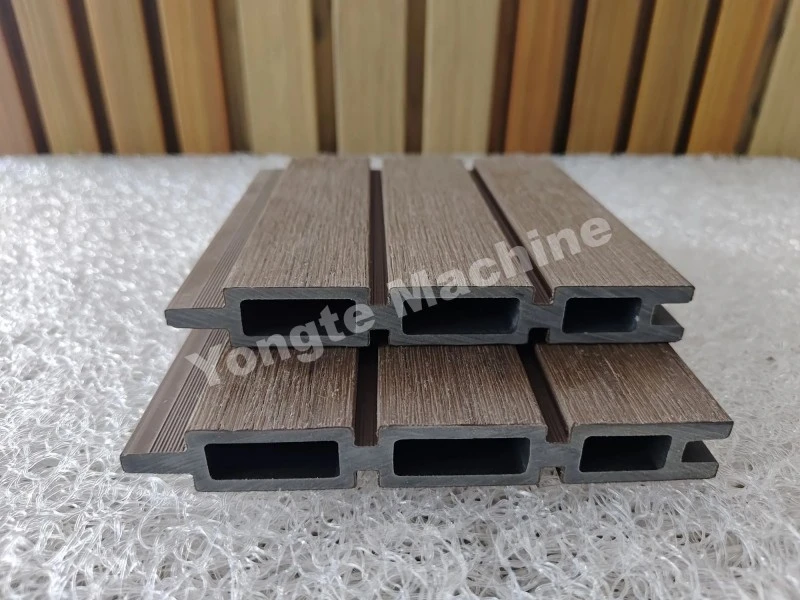

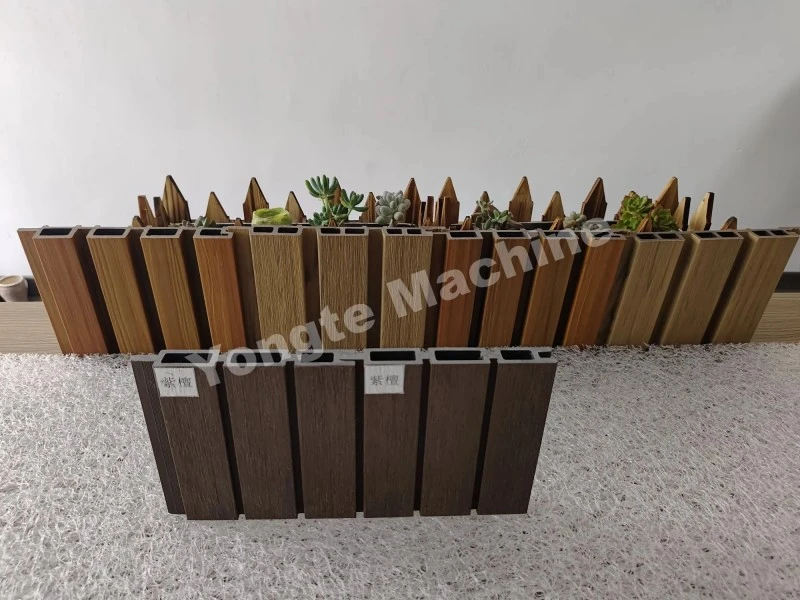

Wie groß sollte der Einbauspalt für die Nut-Feder-Verbindungen von WPC-Zaunelementen sein?

WPC-ZaunelementSchimmelNut- und Federdesign und Probelauf Anforderungen

1. Designstandard für Formenfreiräume

• Das fertige einseitige Passspiel von Nut und Feder muss auf 0,40 bis 0,50 mm ausgelegt sein. Dieser Spielbereich gewährleistet eine reibungslose Montage und verhindert gleichzeitig übermäßiges Spiel oder Blockieren während der thermischen Ausdehnung und Kontraktion unter Betriebsbedingungen.
• Bei hoher Holzmehlbeladung (≥70 %) und koextrudierten massiven Zaunelementen muss der einseitige Abstand auf 0,45–0,50 mm eingestellt werden. Diese engere Toleranz erklärt die verringerte Dimensionsstabilität und den höheren Wärmeausdehnungskoeffizienten, die typischerweise bei Verbundwerkstoffen mit hohem Holzmehlgehalt auftreten, und sorgt so für eine zuverlässige Verriegelungsleistung bei unterschiedlichen Umgebungsbedingungen.
• Strenge Toleranzgrenze: Das fertige einseitige Spiel darf niemals weniger als 0,35 mm und niemals mehr als 0,55 mm betragen. Eine Überschreitung der Obergrenze kann zu sichtbaren Lücken und einer Beeinträchtigung der strukturellen Integrität führen, während eine Unterschreitung der Untergrenze das Risiko eines Verklemmens während der Installation oder einer Verformung während des Betriebs aufgrund eingeschränkter Bewegung mit sich bringt. Formkonstrukteure müssen die Abstandsmaße nach der Formbearbeitung und vor Probeläufen mit kalibrierten Messwerkzeugen überprüfen, um die Einhaltung dieser Spezifikationen sicherzustellen. Darüber hinaus muss der Formverschleiß im Laufe der Zeit überwacht werden, da die fortschreitende Erosion der Nut- und Federmerkmale dazu führen kann, dass sich die Abstände allmählich außerhalb des akzeptablen Bereichs verschieben, was eine regelmäßige Wartung oder Nacharbeit erforderlich macht.
• Ein unzureichender Abstand führt aufgrund der Wärmeausdehnung bei hohen Temperaturen zu einem Verriegeln der Zapfen und einer Ausbeulung der Platte. Ein zu großer Abstand führt zu Wackelbewegungen der Platte, Windvibrationsgeräuschen und einem ungleichmäßigen Erscheinungsbild der Verbindung.

2. Anforderungen an den Formschrägewinkel

Alle Nut- und Feder-Passflächen müssen mit einem Entformungswinkel von 1° bis 1,5° gestaltet sein. Eine rechtwinklige Struktur von null Grad ist verboten. Dies gewährleistet eine reibungslose Entformung und vermeidet Oberflächenkratzer, Profilverzerrungen und Maßabweichungen.

Der Entformungswinkel muss über die gesamte Länge der Feder und Nut gleichmäßig angewendet werden, um beim Auswerfen gleichmäßige Freigabeeigenschaften zu gewährleisten. Wenn keine ausreichende Formschräge eingebaut wird, kann es zu örtlich begrenzten Spannungskonzentrationen kommen, die zu Mikrorissen oder bleibenden Verformungen im Formteil führen können. Darüber hinaus sollte die Richtung des Luftzugs mit der Öffnungsrichtung der Form übereinstimmen, um seine Wirksamkeit zu maximieren.

3. Anforderung zur Schrumpfungskompensation

Die Größe des Formhohlraums muss einen Ausgleich für die Kühlschrumpfung des WPC bieten. Die Standardschrumpfungsrate beträgt 0,8 % bis 1,2 %.

Die endgültige Abnahme basiert auf den Abmessungen der vollständig abgekühlten fertigen Profile und nicht auf der ursprünglichen Größe des Formhohlraums.

4. Probelauf und Abnahmekriterien

Die fertigen Platten müssen leicht ausgerichtet und durch leichtes Klopfen mit einem Gummihammer vollständig eingesetzt werden. Kein hartes Schlagen, kein Verklemmen, kein Schaben oder Kantenbeschädigen bei der Montage.

Nach dem Zusammenbau kein erkennbares seitliches Spiel oder Wackeln. Die Struktur muss unter Außenwindbedingungen stabil und geräuschbeständig bleiben.

Es ist eine stichprobenartige Prüfung von drei kontinuierlich extrudierten Profilen erforderlich. Die Spielabweichung innerhalb derselben Charge muss innerhalb von ±0,05 mm kontrolliert werden.

Fertige Proben müssen Simulationstests zur Ausdehnung bei hohen und niedrigen Temperaturen bestehen, um sicherzustellen, dass sich der Zapfen nach der thermischen Ausdehnung nicht verriegelt.
