Extrusionslinie für Kunststoffprofile mit 4 Kavitäten

Extrusionslinie für Kunststoffprofile mit 4 Kavitäten

Die 4-Kavitäten-Kunststoffprofilextrusionslinie ist ein hocheffizientes kontinuierliches Extrusionssystem mit mehreren Ausgängen, das speziell für die synchrone Produktion von 4 identischen kleinen Kunststoffprofilen in einem einzigen Extrusionszyklus entwickelt wurde, hauptsächlich für Leitungen, kleine WPC-Streifen und Bauhilfsprofile aus Kunststoff. Im Gegensatz zu herkömmlichen Einzelkavitäten-Extrusionslinien vervierfacht dieses One-out-Vier-Layout die Produktionskapazität bei gleicher Werksfläche und gleicher Einzelsatz-Leistungskonfiguration und senkt so die Produktionskosten pro Einheit für Hersteller von Kunststoffprofilen in großen Mengen drastisch.

Technische Parameter

Artikel	Ausrüstung	Funktion
01	Automatische Zuführung	Automatischer Spiralförderer aus Edelstahl 304 zur Materialzufuhr zum Extrudertrichter
02	Extrusionsmaschine	Je nach Verarbeitungsmaterial rüsten wir Einschneckenextruder oder Doppelschneckenextruder aus.
03	Extrusionsdüsenkopf	Extrusionsdüse mit 4 Hohlräumen und doppeltem Extrusionskörper, ausgestattet mit Durchflussregulierungsfunktion
04	Kalibratoren	Doppelkörperkalibratoren für 4-Kavitäten-Profil
05	Kühltisch	6-8 Meter Länge mit Wasserkühlung und Vakuumkühlung
06	Traktionsmaschine	Doppeleinheit-Abziehvorrichtung für 4-fach-Profile
07	Schneidemaschine	Doppelter automatischer Fräser für 4-fach-Profile
08	Produktstapler	Produktstapler mit Doppeleinheit
09	Elektrisches Steuersystem	ABB-Wechselrichter, Omron-Temperaturregler, Siemens Contractors, Servomotor zur Energieeinsparung von 15 %

Bilder der Kunststoffprofil-Extrusionslinie mit 4 Kavitäten

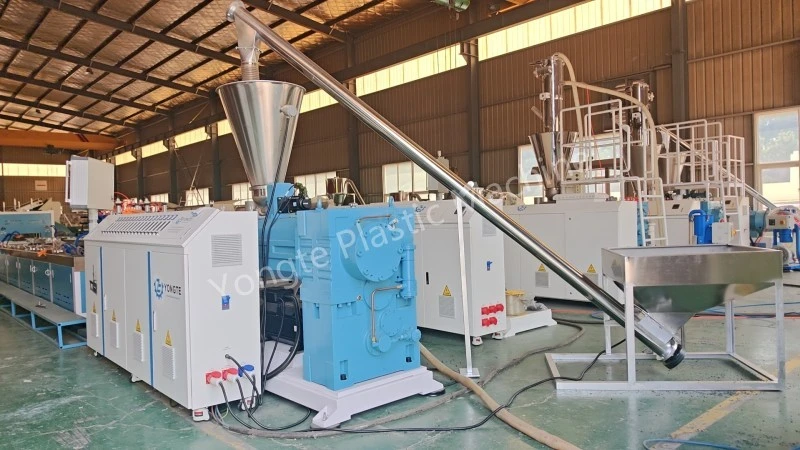

1, Automatischer Spiralförderer aus Edelstahl 304

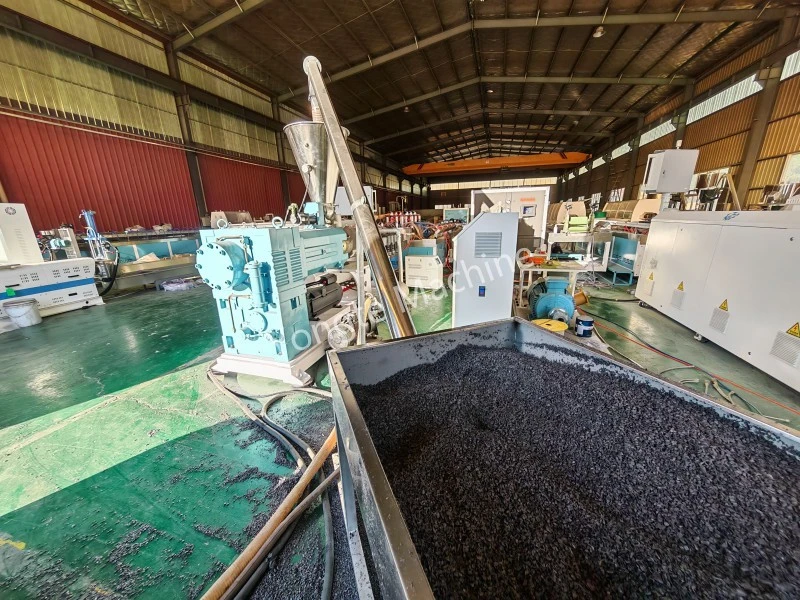

2, Extrudermaschine: hohe Effizienz mit Servomotor

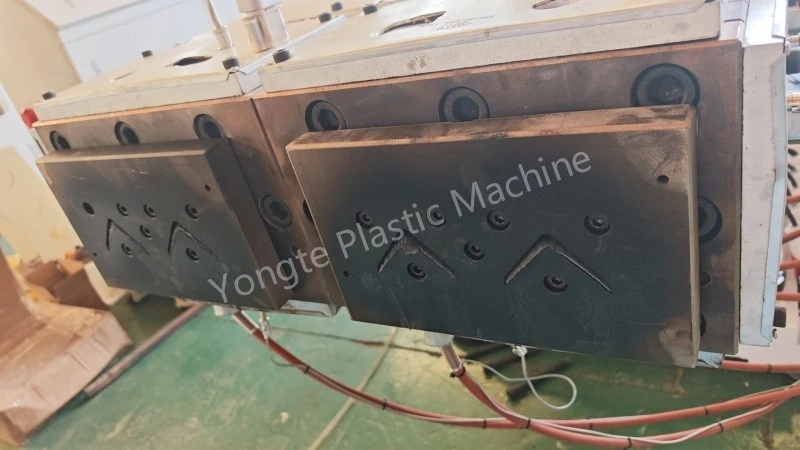

Extrusionsdüse mit 3, 4 Kavitäten und Doppelkörper

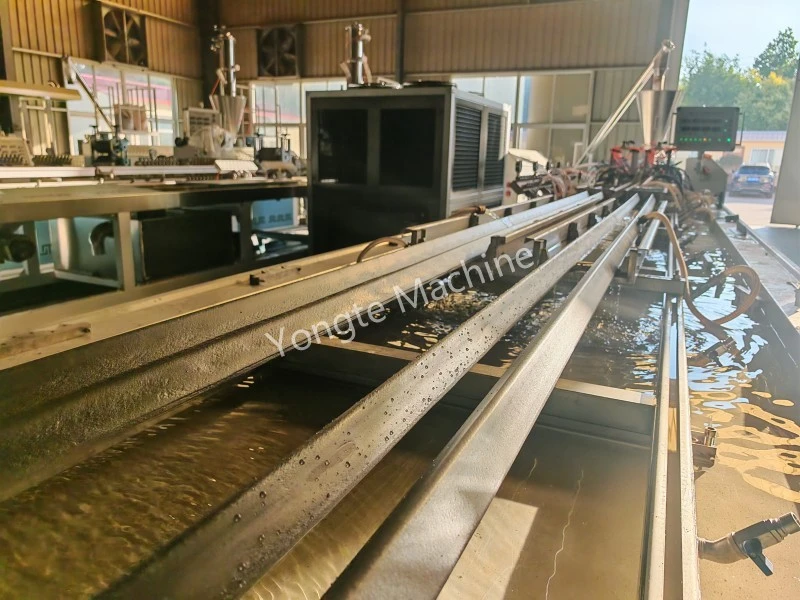

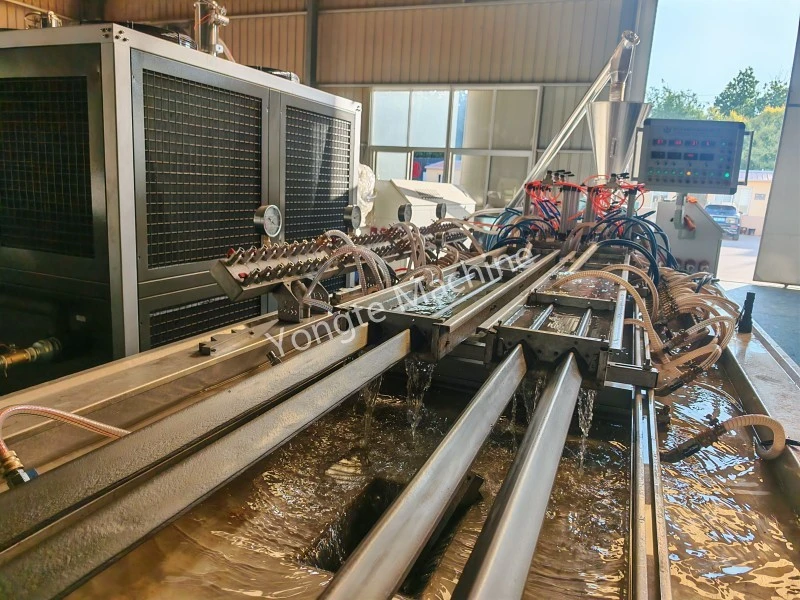

4, Kühlkalibratoren und Wassertank

5, Kühltisch: 6-8 Meter Länge, Wasserkühlung und Vakuumkühlung

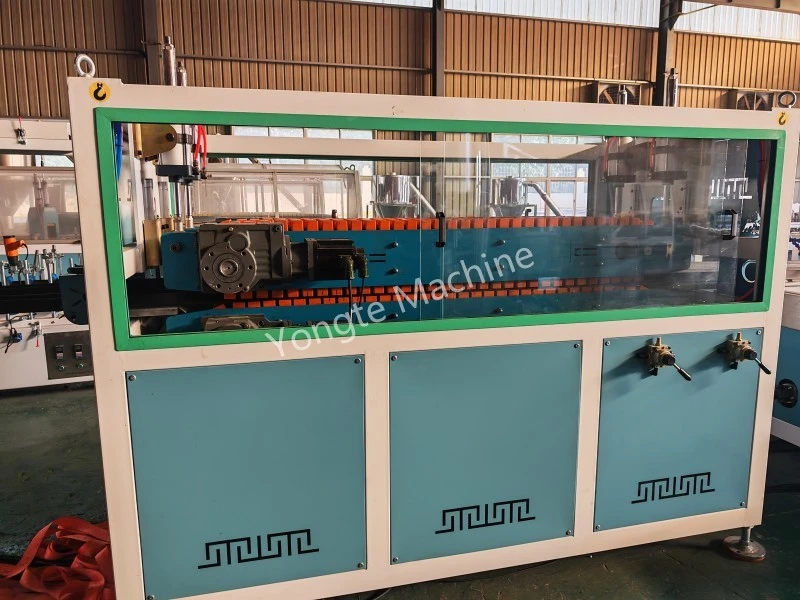

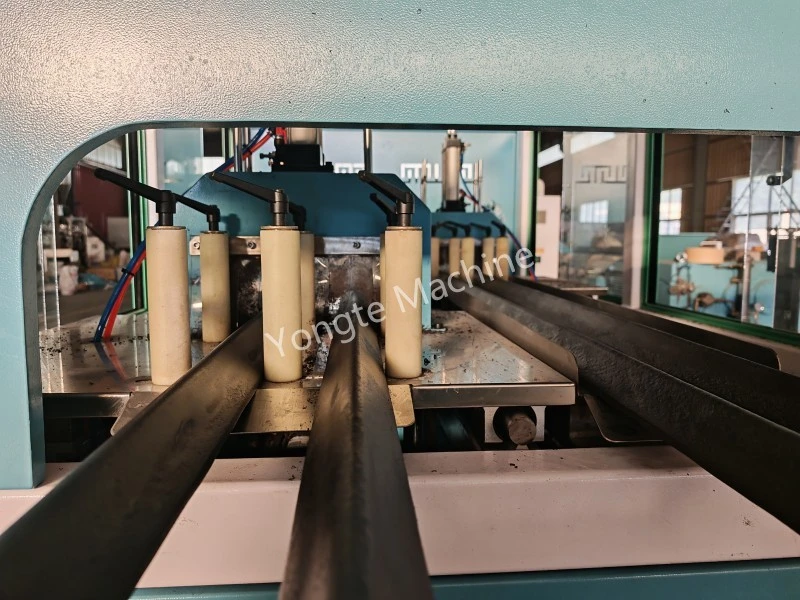

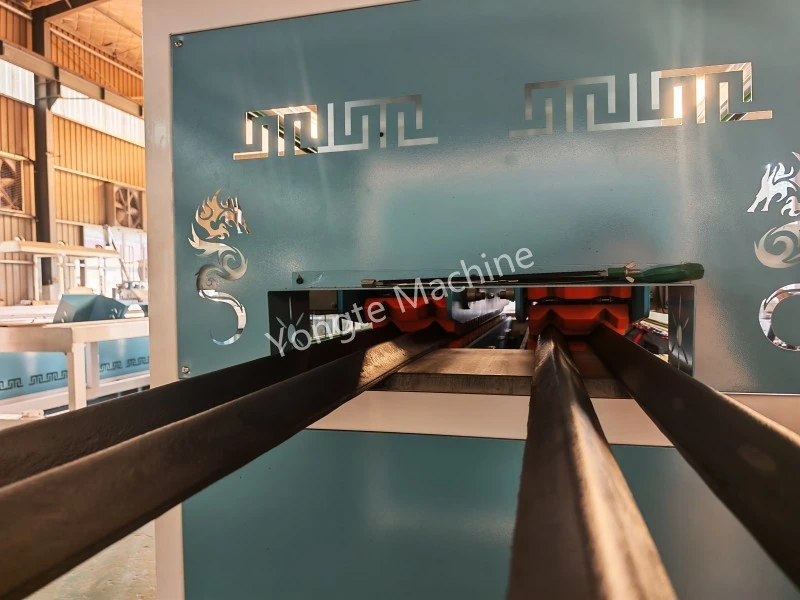

6, Traktionsmaschine: Doppeleinheit abziehen

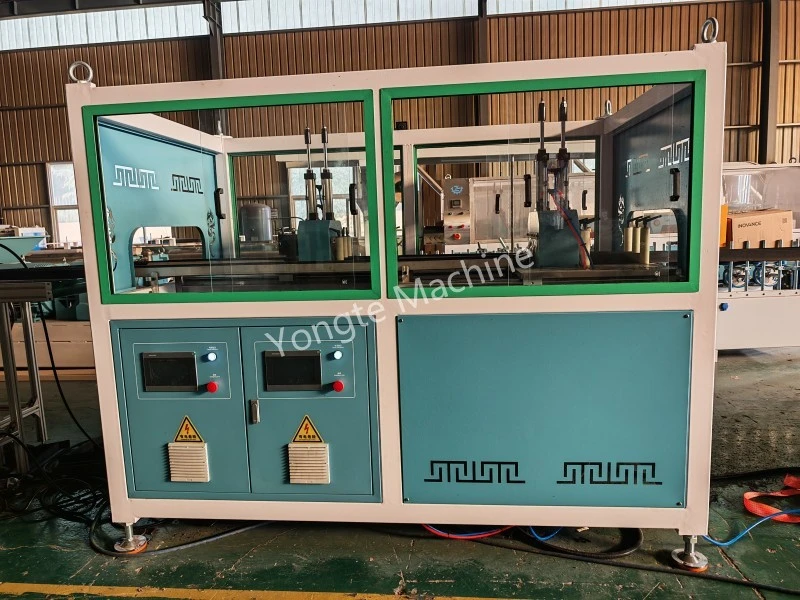

7, Automatische Schneidemaschine mit fester Länge: Doppeleinheit
