Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschine

Die Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschine von Yongte kann eine Hochgeschwindigkeitsproduktion für die Herstellung von WPC-Türprofilen erreichen, die Geschwindigkeit kann 2-3 Meter pro Minute betragen, und die WPC-Türprofil-Extrusionslinie ist mit hoher Automatisierung ausgelegt

Modell:YTHD65/132

Anfrage absenden

Produktbeschreibung

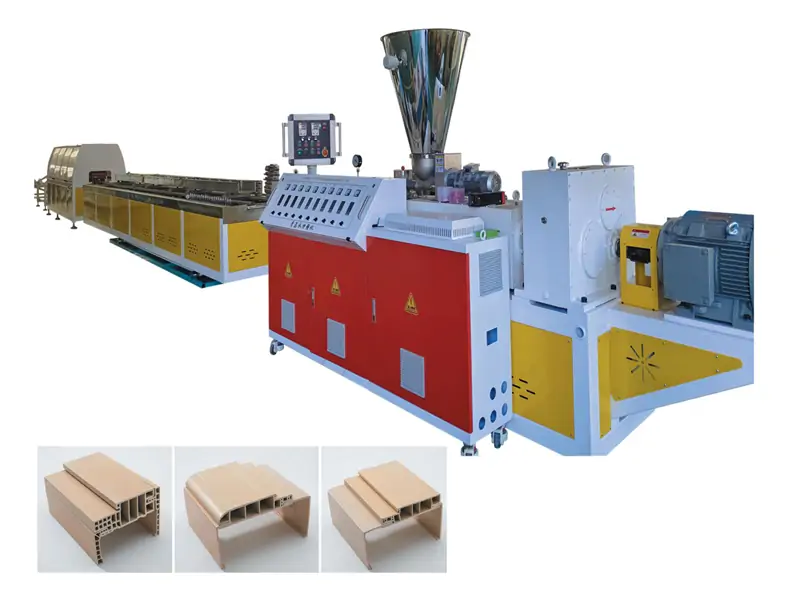

Yongte Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschine mit CE-Zertifikat

Beschreibung

Die Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschinenlinie von Yongte bietet viele Vorteile wie hohe Effizienz, hohe Qualität, Energieeinsparung und Umweltschutz, einfache Bedienung, flexible Anpassungsfähigkeit, niedrige Wartungskosten, Sicherheit und Zuverlässigkeit, kontinuierliche Innovation und professionelle Dienstleistungen. die komplette WPC-Türprofil-Extrusionsmaschine einschließlich automatischer Zuführung, konischem Doppelschneckenextruder, Düse und Form, Kalibrier- und Kühltisch, Abzieh- und Schneidemaschine, Produktstapler. Die Produktionslinie kann zur Herstellung verschiedener WPC-Profile durch Formwechsel verwendet werden, wie z. B. WPC-Türrahmen, WPC-Türpfosten, WPC-Wandpaneele, Deckenpaneele, Schürzenpaneele und Dekorationsprofile.

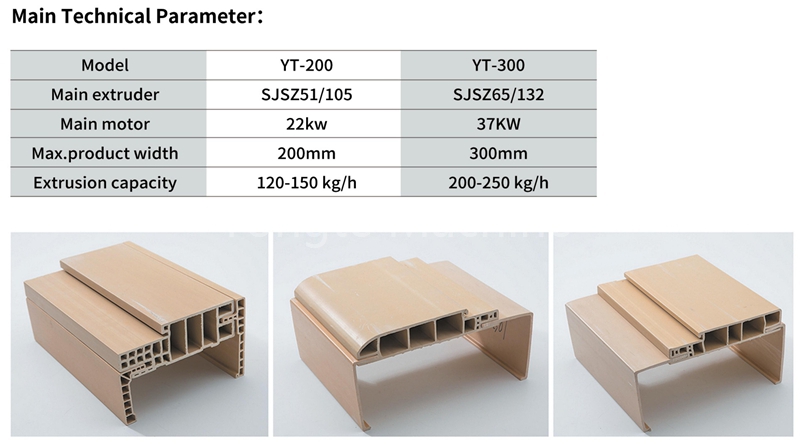

Technischer Parameter

Modell	YT200	YT300
Maximale Panelbreite	200mm	300mm
Extruder	Konischer Doppelschneckenextruder SJSZ51/105	Konischer Doppelschneckenextruder SJSZ65/132
Hauptmotorleistung	22 kW	37 kW
Ausgabeprodukte	Kleine PVC-Türprofile, PVC-Türlinien	PVC-Türrahmen, PVC-Türpfosten
Rohstoffe	PVC-Harz, CaCO₃, Holzpulver und chemische Zusätze
Schraubenmaterial	38CrMoAl mit Bimetallbeschichtung
Laufmaterial	38CrMoAl mit SKD-Beschichtung
Extrusionskapazität	150 kg/h	200 kg/h
Maschinenlänge	22 Meter	25 Meter
Wechselrichtermarke	ABB	ABB
Marke des Schützes	Siemens	Siemens
Marke des Temperaturreglers	Omron	Omron
Länge der Kalibrierungstabelle	6 Meter	8 Meter
Breite des Abziehtraktors	1800 mm	2400 mm
Länge des Produktstaplers	6000 mm	6000 mm
Qualitätszertifizierung	CE-zertifiziert	CE-zertifiziert

Detaillierte Bilder

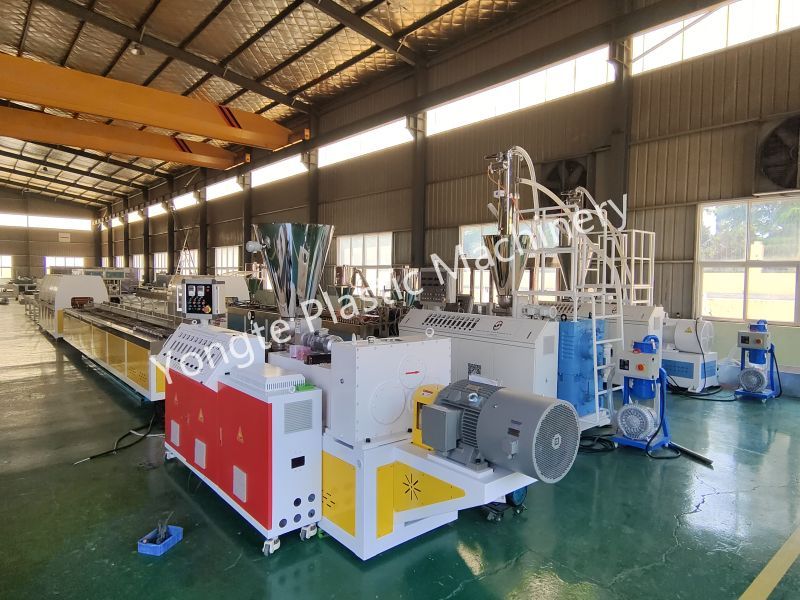

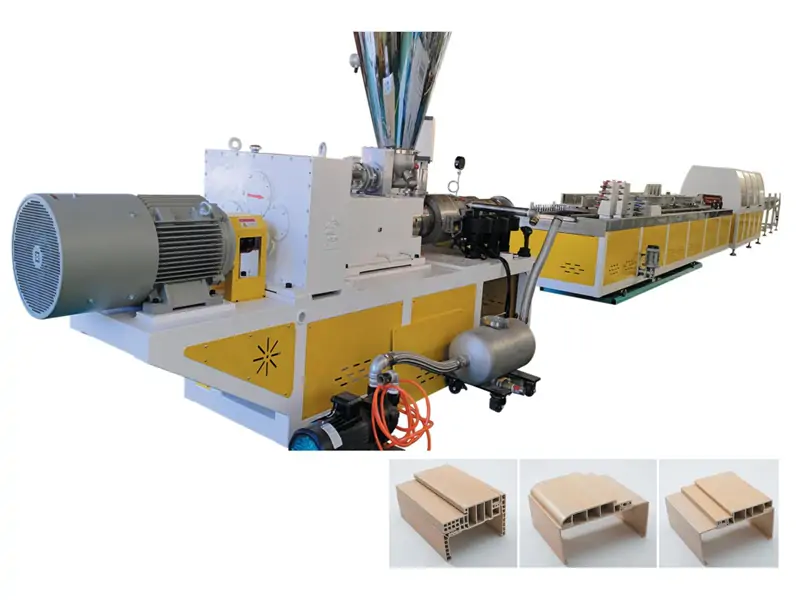

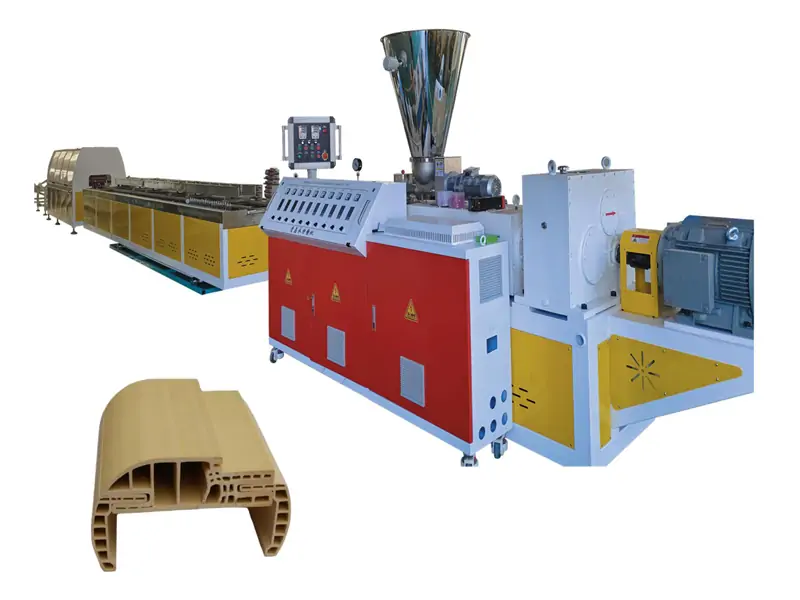

Die Extrusionslinie für WPC-Türprofile besteht aus einer Materialzuführung, einem konischen Doppelschneckenextruder, einem Vakuumkalibriertisch, einer Abzugsmaschine, einer Schneidemaschine und zugehörigen Zusatzgeräten. Die Extruderkomponenten verfügen über ein einzigartiges Schneckendesign, um hohe Scherkräfte und eine übermäßige Plastifizierung der Rohstoffe zu vermeiden.

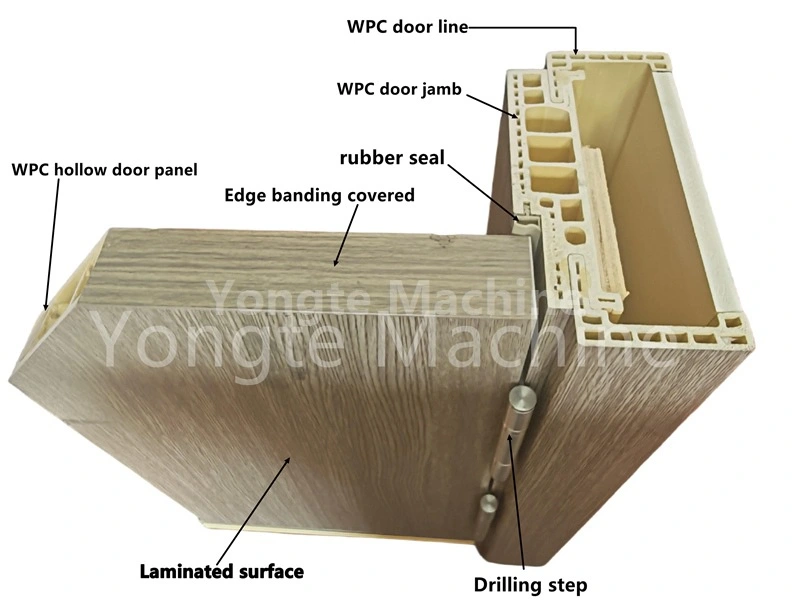

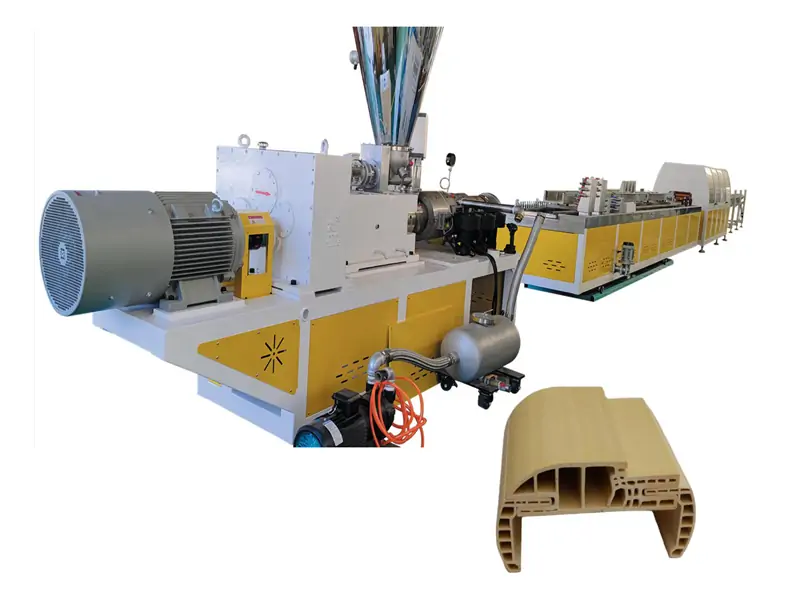

Durch den Formwechsel wird die Die Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschine von Yongte kann verschiedene WPC-Türprofile mit unterschiedlichen Größen und Formen herstellen. Yongte kann dem Kunden dabei helfen, das Türrahmensystem gemäß seinen Marktanforderungen zu entwerfen.

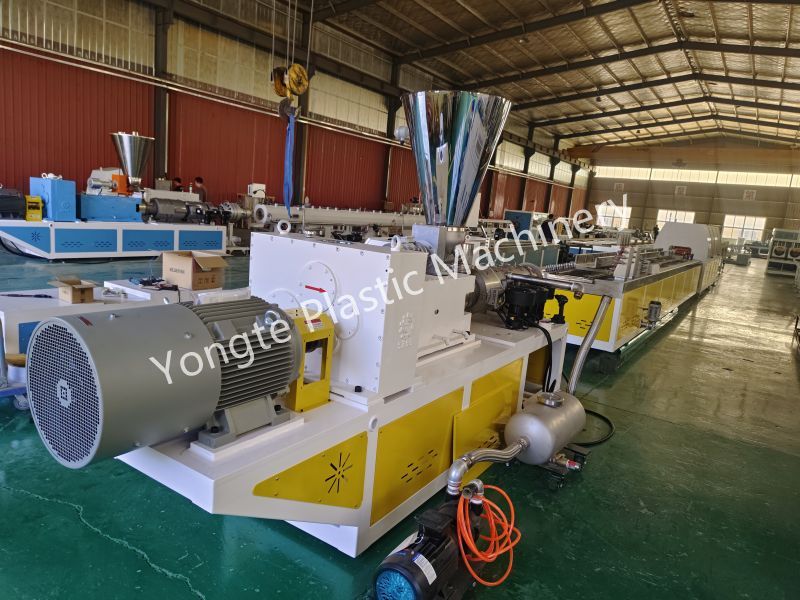

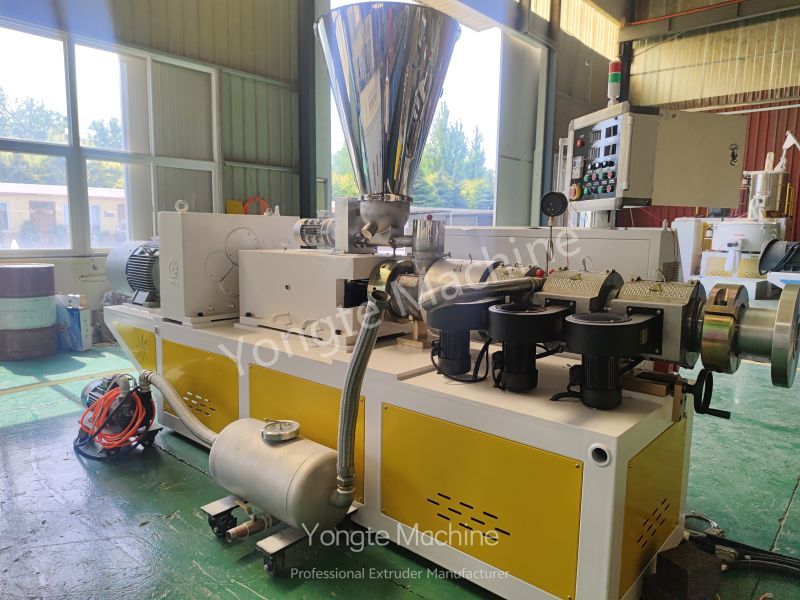

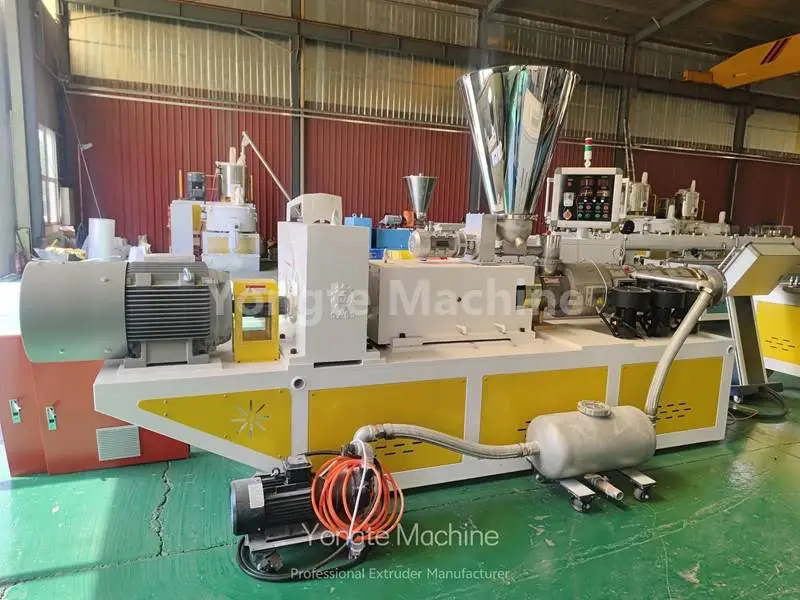

high speed wpc extruder

Der WPC-Türprofil-HochgeschwindigkeitsextruderVerwendet ein hochwirksames konisches Doppelschneckenextrusionssystem und ist mit einer automatischen Zuführung, einem hochwirksamen Antriebssystem, einer Hochgeschwindigkeits- und Verschleißschnecke sowie einem Infrarot-Heizsystem ausgestattet. Die Hauptmotorleistung beträgt 45 kW und ist mit einer ABB-Wechselrichtersteuerung ausgestattet.

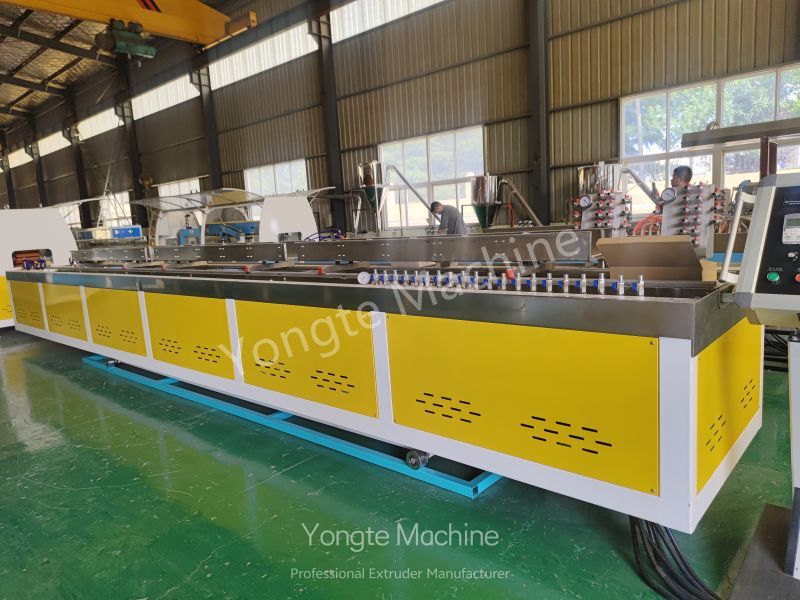

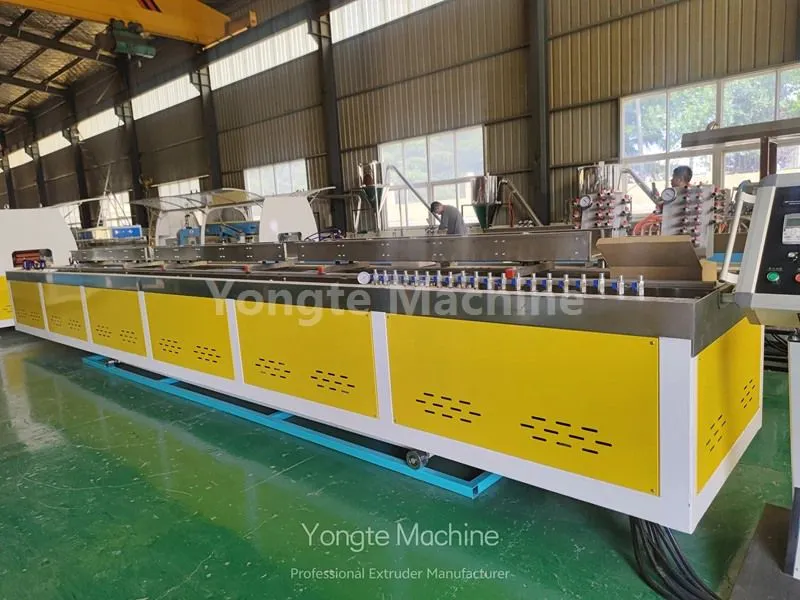

high speed wpc profile calibration machine

Hochgeschwindigkeits-Kühl- und Kalibriermaschine: aus Edelstahl, inklusive Edelstahlrahmen und Schallschutzfolie mit Geräuschreduzierung. Der proprietäre Edelstahlrahmen als Wasserzirkulationssystem hält das interne Rohrsystem aufrecht, und die einzigartige Designstruktur und die vernünftige Anordnung können Erschütterungen während des Produktionsprozesses verhindern und die Qualität des Produkts sicherstellen

1, Tischlänge: 11,8 Meter

2, Kühlmethode: Wasser und Vakuum

3, Vakuumpumpe: 7 Sätze, Gehäuse aus Edelstahl 304

4, Wasserpumpe: 1 Satz, alle angeschlossenen Winkelstücke sind aus Edelstahl gefertigt

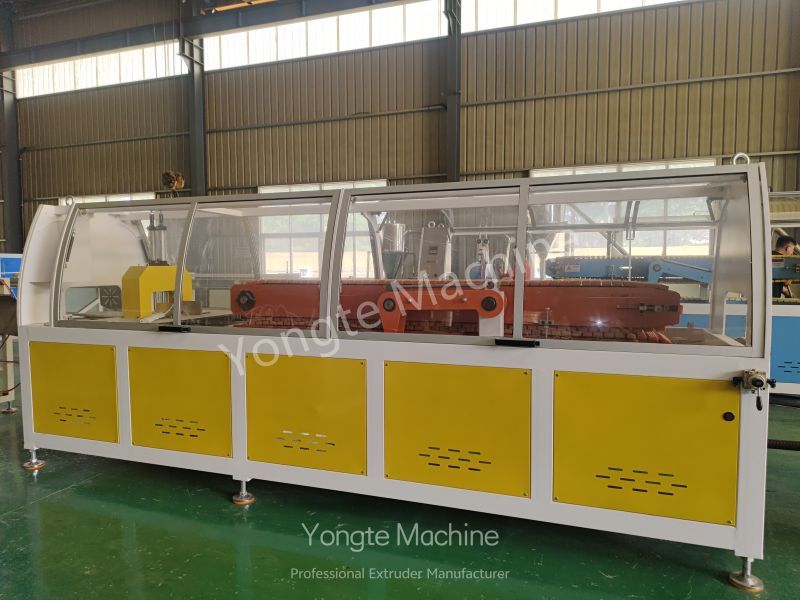

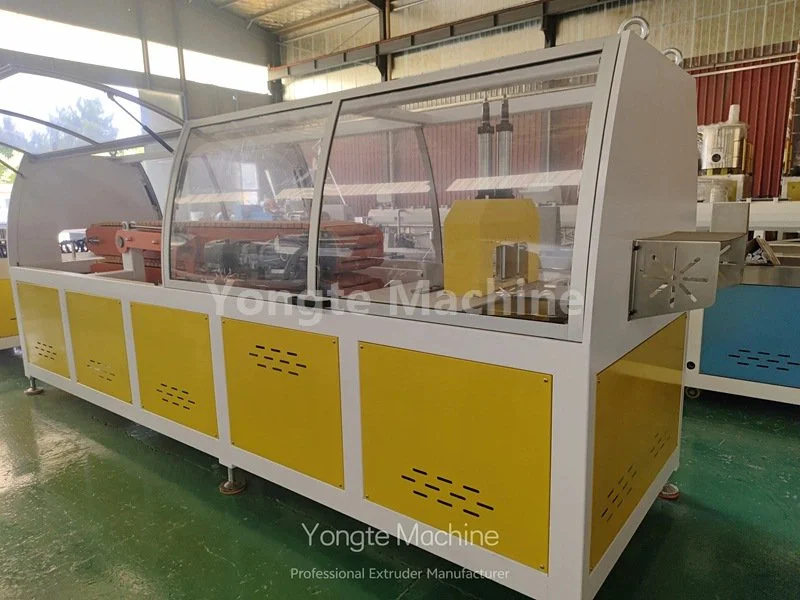

high speed wpc profile tractor and cutter

Traktor und Schneidemaschine

Es besteht aus zwei mechanischen Einheiten, die auf demselben robusten Rahmen montiert sind, und verfügt optional über eine Folienabdeckungsvorrichtung. Die untere Traktionsschiene ist eine feste Struktur, und die obere Traktionsschiene ist auf einer hochpräzisen Führungsplatte montiert und der entsprechende Druck kann eingestellt werden. Das Übertragungssystem der Ober- und Unterschiene ist mit zwei wartungsfreien Wechselstrom-Frequenzumrichtermotoren ausgestattet, die direkt mit dem Untersetzungsgetriebe verbunden sind. Spezieller und schnell austauschbarer Raupenpressblock. Die Schneidsäge ist mit einer wartungsfreien, horizontal beweglichen Schneidvorrichtung ausgestattet, die Profilschneidesäge ist mit der Zuggeschwindigkeit synchronisiert und verfügt über eine Einweglagerung und Kettensteuerung sowie ein Sägeblatt mit pneumatischer Steuerung. Die Schnittlänge wird durch einen hochpräzisen Encoder gesteuert und ist mit einer leistungsstarken Spanabsaugvorrichtung ausgestattet

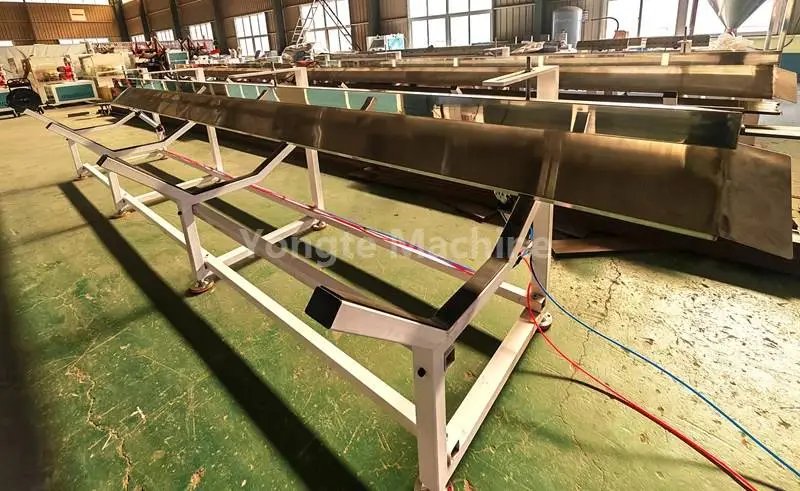

auto stacker for WPC profile

Der Produktstapler 6000 mm lang; Besteht aus einem Vierkantrohrrahmen und einem Edelstahl-Klapptisch mit Signal vom Schnittlängenzähler. Der Klapptisch kann an die Höhe der Extrusionsmittellinie angepasst werden.

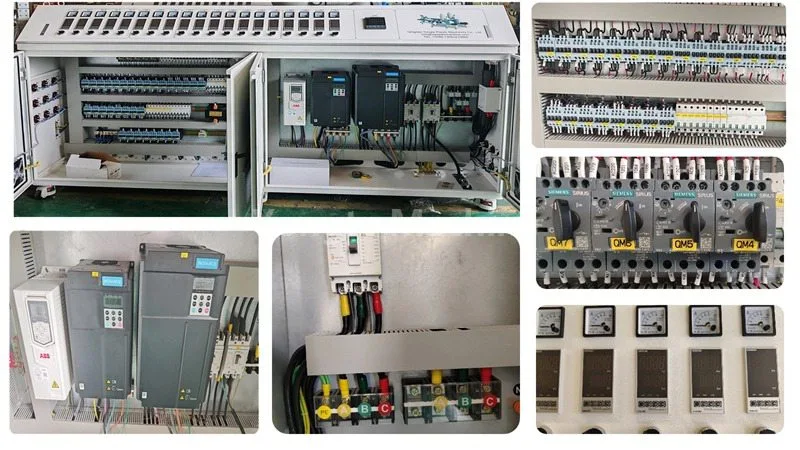

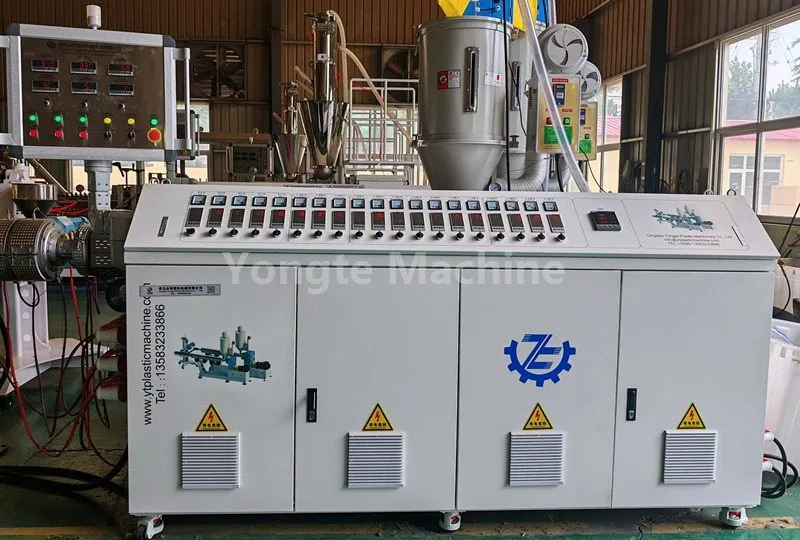

Stromkontrollsystem

1. Sprache: Englisch oder benutzerdefiniert

2. Die wichtigsten elektrischen Steuerungskomponenten sind Siemens- oder Schneider-Produkte.

3. Der Hauptmotor ist ein Siemens-Beide-Motor, 45 kW, mit ABB-Wechselrichtersteuerung

4. Das Gerät zur Regelung der Zufuhrgeschwindigkeit ist ein ABB-Frequenzumrichter.

5. Intelligentes Temperaturkontrollgerät von Omron

6. Die Steuerung des elektrischen Schaltschranks umfasst: Temperaturkontrollsystem; Antriebssystem, Abzugssystem, Kühlsystem.

7. Die Heizung wird durch einen Temperaturregler, einen Halbleiterschütz und hochtemperaturbeständige Drähte gesteuert.

High Speed WPC Door Profile Extrusion Machine

Vorteil der Yongte WPC-Türprofilmaschine

1. Hocheffiziente Produktion:Die Hochgeschwindigkeitsextrusionslinie für Holz-Kunststoff-Türprofile von Yongte nutzt fortschrittliche Produktionsprozesse und -technologien, was die Produktionseffizienz erheblich verbessert. Für Unternehmen, die Produktionskapazität und Effizienz anstreben, ist dies zweifellos das größte Verkaufsargument.

2. Qualitätssicherung:Die Produkte unterliegen einer strengen Qualitätskontrolle und mehreren Inspektionen, um sicherzustellen, dass die Qualität der hergestellten Holz-Kunststoff-Profile stabil und zuverlässig ist.

3. Energieeinsparung und Umweltschutz:Die WPC-Türprofil-Hochgeschwindigkeitsmaschine von Yongte wurde unter Berücksichtigung von Umweltschutzfaktoren entwickelt, um den Energieverbrauch und die Umweltverschmutzung während des Produktionsprozesses wirksam zu reduzieren und Unternehmen dabei zu helfen, eine umweltfreundliche Produktion zu erreichen.

4. Einfach zu bedienen:Die Hochgeschwindigkeits-WPC-Türprofil-Extrusionsmaschine von Yongte ist einfach zu bedienen und erfordert keine komplizierte Schulung. Mitarbeiter können schnell einsteigen, was den Schulungs- und Zeitaufwand des Unternehmens senkt.

5. Flexible Anpassung:Die Hochgeschwindigkeits-Extrusionslinie kann an die Produktion von Holz-Kunststoff-Profilen unterschiedlicher Spezifikationen angepasst werden und bietet Unternehmen so mehr Produktionsoptionen.

6. Geringe Wartungskosten:Die Hochgeschwindigkeitsausrüstungsstruktur der WPC-Türprofile von Yongte ist angemessen konstruiert und verschlissene Teile sind leicht auszutauschen, wodurch die Wartungskosten des Unternehmens gesenkt werden.

7. Sicher und zuverlässig:Die Hochgeschwindigkeits-WPC-Türprofilausrüstung von Yongte ist mit umfassenden Sicherheitsmaßnahmen ausgestattet, um die Sicherheit der Mitarbeiter und die Stabilität der Ausrüstung während des Produktionsprozesses zu gewährleisten.

8. Kontinuierliche Innovation:Wir betreiben weiterhin technologische Forschung, Entwicklung und Innovation, um sicherzustellen, dass die Hochgeschwindigkeitsextrusionslinie für Holz-Kunststoff-Profile immer an der Spitze der Branche steht.

9. Professionelle Dienstleistungen:Wir bieten professionelle Pre-Sales-Beratung, In-Sales-Service und After-Sales-Support, um sicherzustellen, dass Kunden während des Gebrauchs zeitnah Hilfe und Lösungen erhalten.
